多场景验证红外检测要领在电力装备缺陷检测中的须要性

2018-12-11
分享:

通过红外成像手艺,能够发明电气装备显着的、隐藏的功效性过热故障、可以在运行条件下监视装备缺陷状态,识别和剖析装备缺陷生长的状态 。红外成像检测快速、准确,增强红外成像检测闭环治理,能够实时发明、处置惩罚、预防重大事故的爆发,实现装备牢靠运行 。本文就检测单位对电气装备红外成像检测的三个案例就红外检测要领及应用给予说明,希望引起用户对红外检测闭环治理的足够重视 。

电力装备状态监测的目的是接纳有用的检测手段和剖析诊断手艺 ,实时、准确地掌握装备运行状态 ,包管装备的清静、可靠和经济运行 。以红外检测为例 ,它是一个检测、剖析、处置惩罚、反响、复测闭环的历程 。

检测单位年复一年在这个历程中积累数据 ,从而总结履历 ,掌握电气装备运行特点 ,最终与装备用户配合实现电气装备长周期运行的目的 。


一.红外成像检测手段的引入

海内外红外诊断的实践证实:在没有红外检测前,电力装备台数在 1% 的故障状态下运行 , 在红外检测后 1 ~ 3 年 ,电力装备台数故障率下降到 0.5%, 举行红外诊断后电力系统受益者普遍以为:红外热像仪是一个主要的、有用的预防潜在过热故障的武器 。


如某高压线路讨论发热 ,今天是个小缺陷 ,明天就可能酿成大事故 。而再小的缺陷转酿成为功效性故障 ,需要大规模的维修之前一段宽裕的时间内 ,红外热像仪可以迅速、准确地找到热缺陷的部位 ,是控制缺陷无邪、清静有用的要领 。

红外成像检测能发明电气装备显着的、隐藏的功效性过热故障,把多重危害降低;能提前检出故障信息,使维修事情始终处于自动位置,并使本钱降低;可以在运行条件下监视装备缺陷状态,识别和剖析装备缺陷生长的状态,择优接纳扫除故障的步伐 。

由此可见,充分验展红外成像检测快速、准确的优势,增强红外成像检测闭环治理,能够实时发明、处置惩罚、预防重大事故的爆发 ,实现装备牢靠运行 。二 红外检测判断要领


1 外貌温度判断法


主要适用于电流致热型和电磁效应引起发热的装备 。凭证测得的装备外貌温度值 ,比照GB / T11022中高压开关装备和控制装备州部件、质料及绝缘介质的温度和温升极限的有关划定 ,团结情形天气条件、负荷巨细举行剖析判断 。


2同类较量判断法


凭证同组三相装备、同相装备之间及同类装备之间对应部位的温差举行较量剖析 。关于电压致热型装备 ,应团结本标准的(3)条举行判断 ;关于电流致热型装备 ,应团结本标准的(4)条举行判断 。


3图像特征判断法


主要适用于电压致热型装备 。凭证同类装备的正常状态和异常状态的热像图 ,判断装备是否正常 。注重应只管扫除种种滋扰因素对图像的影响 ,须要时团结电气试验或化学剖析的效果 ,举行综合判断 。


4相对温差判断法


主要适用于电流致热型装备 。特殊是小负荷电流致热型装备 ,接纳相对温差判断法可降低小负荷缺陷的漏判率 。

δ1=(τ1-τ2)/τ1×100% =(T1-T2)/(T1-T0)×100%

式中 :τ1 和 T1——发热点的温升和温度 ;τ2 和 T2——正常相对应点的温升和温度 ; T0——情形温度参照体温度 。5档案剖析判断法


剖析统一装备差别时期的温度场漫衍 , 找出装备致热参数的转变 , 判断装备是否正常 。6实时剖析判断法


在一段时间内使用红外热像仪一连检测某被测装备 ,视察装备温度随负载、时间等因素转变的要领 。

以上六种红外检测判断要领并不是简单应用的 ,在现实应用中需要2种甚至3种以上要领的团结剖析,下面,就电力装备故障红外检测要领及应用通过案例剖析来详细说明 。三 电气装备红外检测案例剖析1案例一:某作业部110kV变电站4#主变红外检测

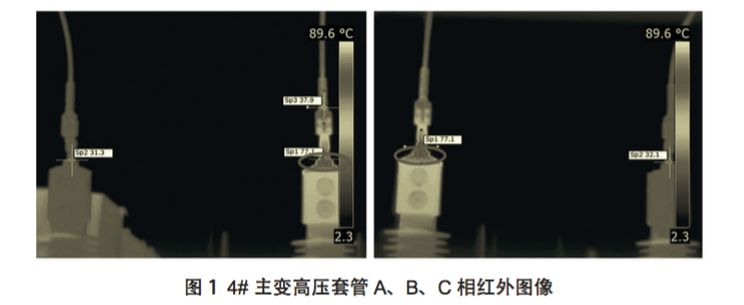

2012年5月8日, 某作业部110k V变电站4#主变高压套管B相温度较高, 为 77.1 °C , 其余 A、C 相划分为 31.3°C、32.1°C , 三相电流划分为119.41A、 118.74A、119.24A 。  现场数据收罗红外图像如图 1 所示 (标记部位为发热部位) 。

明升mansion88(中国)手机版app下载

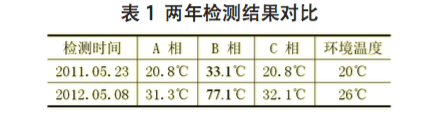

剖析要领使用外貌温度判断法、同类较量判断法、相对温差判断法和档案剖析判断法,可以看出三相电流平衡,说明负荷平衡,而B相温度已靠近80°C的危急缺陷标准(依据D L/T664-2008带电装备红外诊断应用规范),参考该部位两年的检测效果(见表1),B 相该部位有严重恶化的趋势 O右葿相套管内部有接触不良 。


明升mansion88(中国)手机版app下载



处置惩罚建议及现场缺陷扫除反响(1) 该部电气车间安排做好一样平常重点监测,随时掌握温升转变,严酷控制运行方法转变,控制负荷分派,阻止故障部位加剧恶化 ;

(2) 由于故障部位的特殊性,需尽快安排 4# 变压器停电,并联系变压器厂家对变压器套管举行检查 。凭证检测单位列出的两年检测效果和提出的处置惩罚建议,该部于检测当日即联系了变压器厂家 。

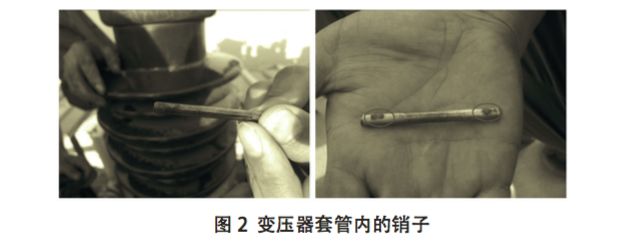

5月14日,该部安排4#主变停电磨练 。经翻开套管后检查,厂家以为温升原由于销子接触欠好,已对外壳放电,销子上已有玄色斑痕,如图2所示 。

变压器厂家处置惩罚完毕后 ,5月15日 ,应该部的要求 ,检测单位举行了该部位的复测 ,发热部位已恢复正常,如图3所示

明升mansion88(中国)手机版app下载


明升mansion88(中国)手机版app下载



应用效果凭证通例一年一次的检测要求 ,检测单位对装备睁开检测 。检测职员在检测中发明了温升异常严重缺陷 。4#主变在该部供电中属要害装备, 检测单位连忙向该部的电气车间治理职员汇报,并提出了增强监测的建议 。



装备用户依据建议,联系变压器厂家解决了现场问题 ,并向检测单位举行了反响 。检测单位举行复测,确认隐患扫除,实现了闭环治理,包管了装备清静运行 。


2案例二:某作业部110kV变电站5#主变红外检测

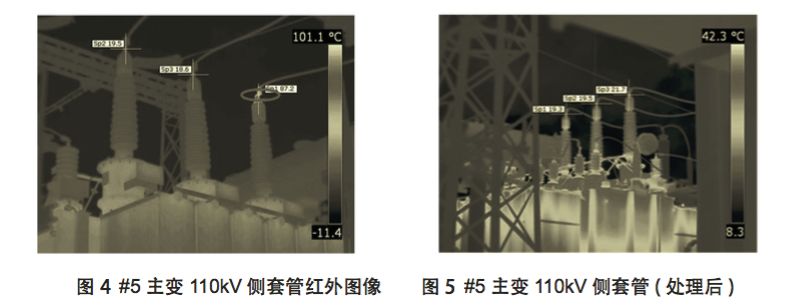

2014年4月15日,某作业部110kV变电站5#主变110kV侧C相套管上卡子温度较高,如图4所示,最高为87.2°C ,A、B相相同位置温度划分为19.5°C、18.6°C ,电流均为180A 。


数据收罗红外图像如图4所示 (标记部位为发热部位) 。

明升mansion88(中国)手机版app下载



剖析要领使用外貌温度判断法、同类较量判断法和相对温差判断法, 经三相比照及思量三相电流很平衡的情形 , 确认C相高压套管保存接线松动的隐患 。


处置惩罚建议及缺陷扫除反响


建议车间连忙停变压器处置惩罚该隐患 。



车间于 4 月17 日晚上申请停电检查变压器 。经检查 , 发明 C 相高压套管“佛手”处松动, 同时还保存 C 相高压套管“将军帽”引线虚的重大缺陷 。


应用效果


凭证通例一年一次的检测要求,检测单位对装备睁开检测 。检测职员在检测中发明了温升异常严重缺陷 。#5主变在该部供电中属要害装备,检测单位连忙向该部的电气车间治理职员汇报,并提出了增强监测的建议 。



装备用户依据建议,停电检查变压器,发明了C 相高压套管“佛手”处松动, 同时还保存C 相高压套管“将军帽”引线虚的重大缺陷 。检测单位举行复测,确认隐患扫除 ,实现了闭环治理,包管了装备清静运行 。


3案例三:某作业部110kv变电站#6发电机出口刀闸红外检测


2016年3月22日,某部110kV变电站#6发电机出口刀闸06-2A相左侧毗连处温度较高,最高为74.2°C,B、C相相同部位划分为39.1°C、32.4°C,A相为严重缺陷;B相右侧毗连处温度较高,最高为74.5°C ,A、C相相同部位划分为 52.2°C、51.5°C ,B相为严重缺陷 。电流均为3071A 。


现场数据收罗红外图像如图 6 所示 ( 标记部位为发热部位 ) 。

明升mansion88(中国)手机版app下载




剖析要领使用外貌温度判断法、同类较量判断法和相对温差判断法, 经三相比照及思量三相电流很平衡的情形, 判断出口刀闸三相保存接触不均的隐患 。现场缺陷扫除反响建议车间连忙停发电机处置惩罚该隐患 。



4月30日车间申请停发电机处置惩罚该出口刀闸 。手艺职员调解了刀闸压簧的松紧度 , 然后把机构的每个部分抹上润滑脂, 最后把接触部分再抹上导电膏 。

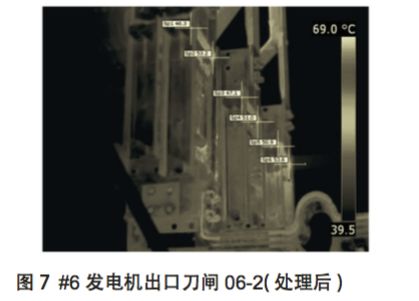

5月19日,受该部委托, 在三相电流约为 3290A的负荷下, 检测单位再次对该部位红外检测, 如图7所示, 发热部位温度正常, 隐患消除 。

明升mansion88(中国)手机版app下载




应用效果凭证通例一年一次的检测要求,检测单位对装备睁开检测 。检测职员在检测中发明了温升异常严重缺陷 。

#6 发电机出口刀闸06-2是发电机对外发电的出口属要害部位,检测单位连忙向该部的电气车间治理职员汇报,并提出了增强监测的建议 。

装备用户依据建议,停电检查刀闸,并调解了刀闸压簧的松紧度使接触面匀称 。

检测单位举行复测,确认隐患排,实现了闭环治理,包管了装备清静运行 。


四结


红外成像检测是一种电气装备发热隐患检测的有用要领 。有用开展红外成像检测, 提高检测手艺与治理水平, 能够最洪流平的镌汰过热崩烧事故, 提高供电清静可靠性 。

文中三个案例剖析证实举行电气装备红外检测闭环治理是很须要的, 实现了检测单位使用红外检测手段对检测效果准确剖析和装备用户实时扫除隐患的有机团结 。

检测单位资助装备用户实时扫除了隐患,阻止了事故, 同时装备用户的起劲处置惩罚和反响也为检测单位积累了富厚的履历 。

因此红外检测闭环治理是一个很是须要的历程治理,对电气装备长周期运行意义重大, 希望引起装备治理部分和装备用户的高度重视 。
